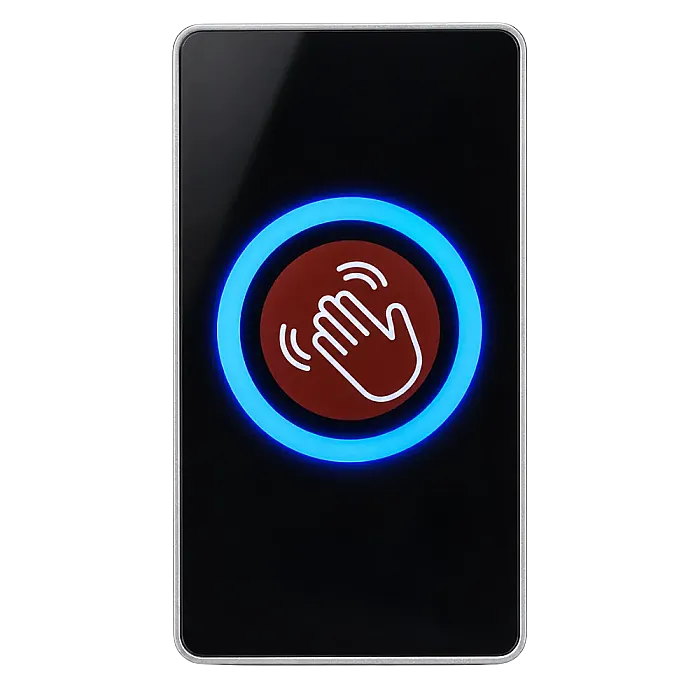

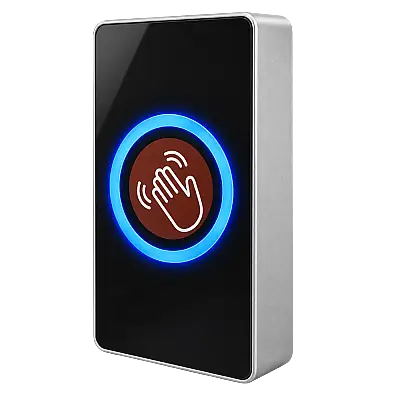

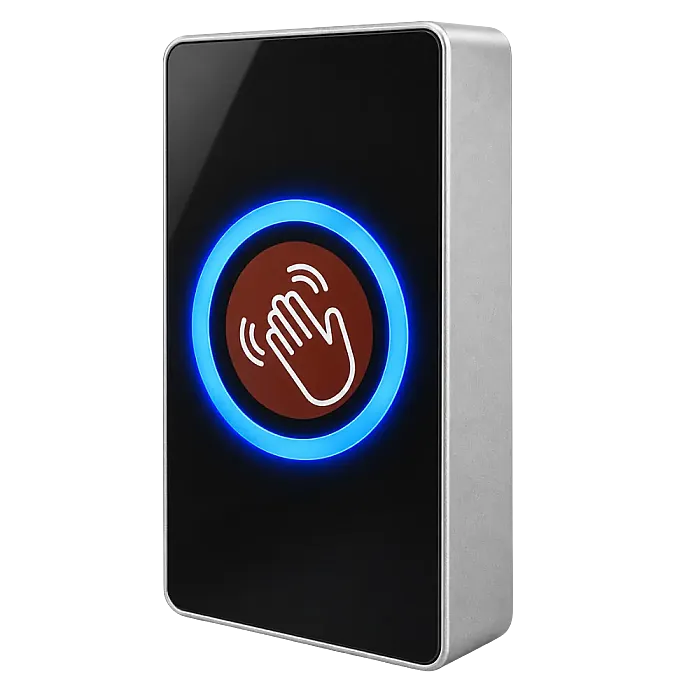

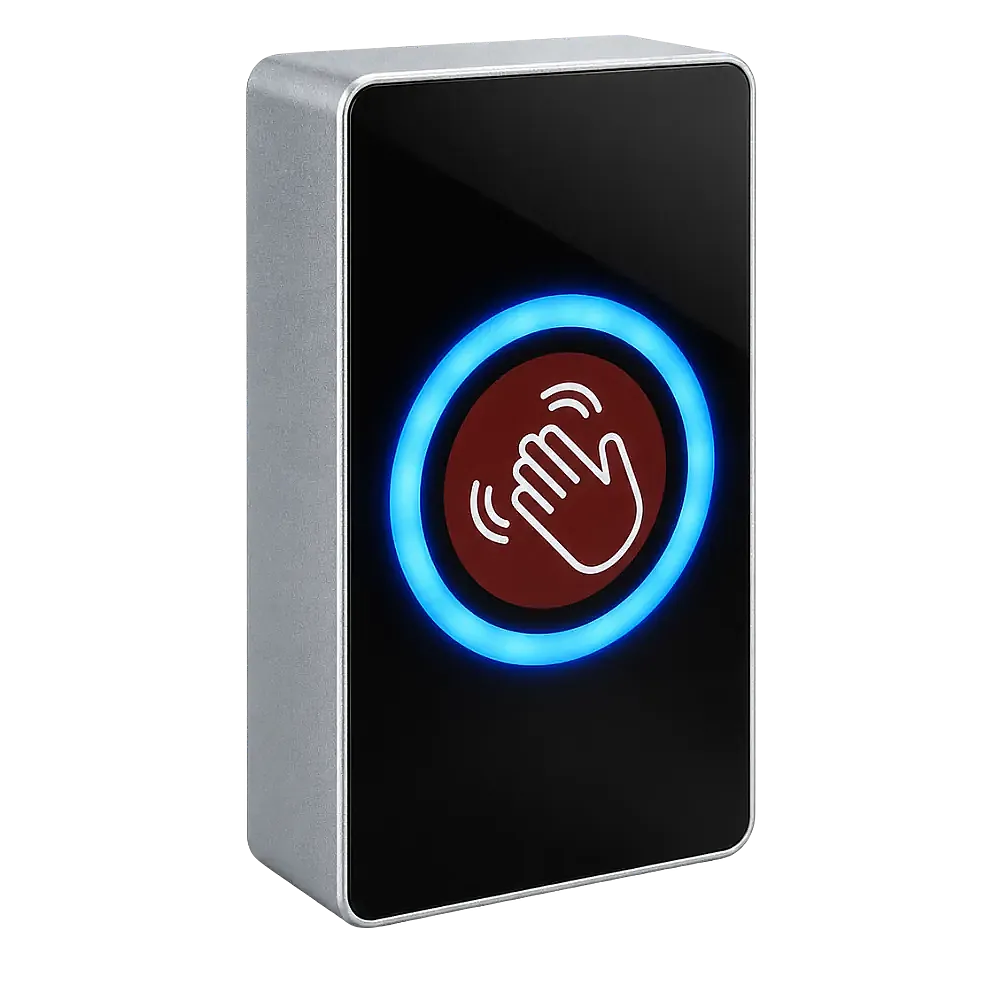

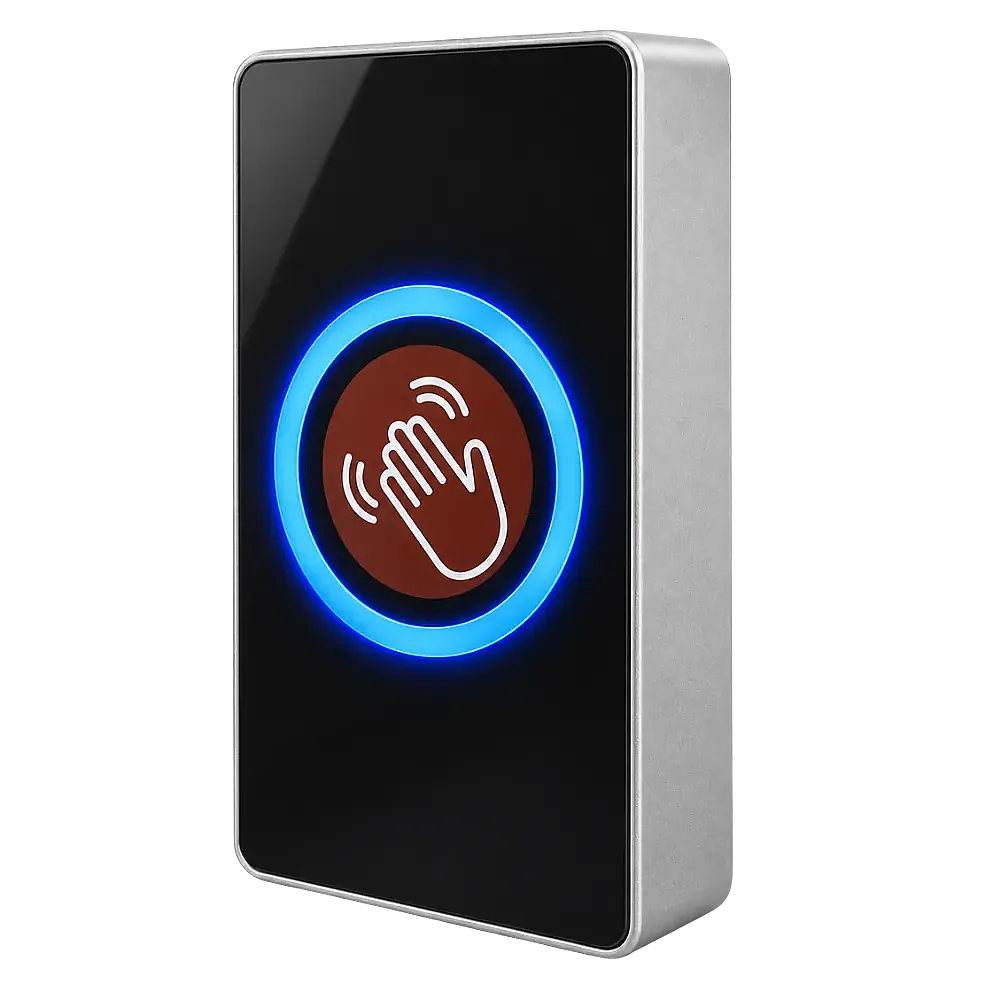

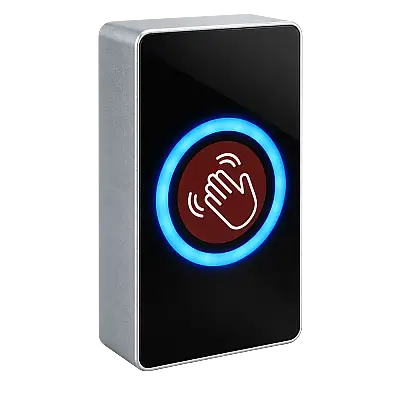

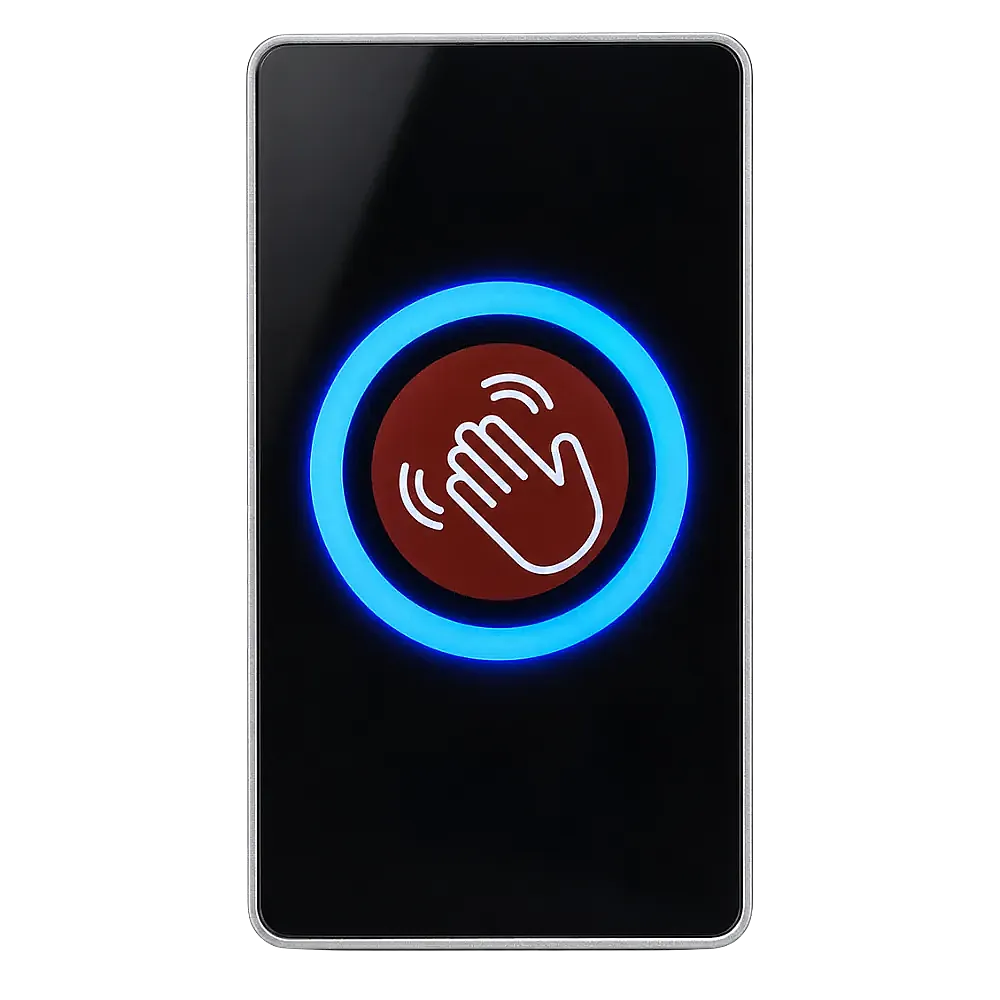

BT19 no touch buton, 86 × 86 mm ölçüsünde, plastik kasalı ve sıva üstü montajlı bir kızılötesi el sensörüdür; dokunmadan kapı açmak için kullanılan bir çıkış butonudur. Elinizi sensöre yaklaştırdığınızda kapıya açma sinyali gönderir; butona dokunmadan çıkış sağlar. 9–12V DC ile çalışır ve NO / NC / COM röle çıkışıyla manyetik kilitlere ve geçiş kontrol cihazlarına bağlanır.
BT19 no touch buton teknik özellikleri
| Model | BT19 |
| Algılama | Kızılötesi (IR), temassız |
| Çalışma gerilimi | 9–12V DC |
| Çalışma akımı | <600 mA |
| Çıkış | Röle, NO / NC / COM |
| Gösterge | Kırmızı LED bekleme, yeşil LED algılama |
| Kasa | Plastik |
| Montaj | Sıva üstü |
| Ölçü | 86 × 86 × 23 mm |
| Ağırlık | 82 g |
| Çalışma sıcaklığı | -30 °C / +60 °C |
| Çalışma nemi | %20–80 |
Nasıl çalışır?
Sensör, önüne yaklaşan eli kızılötesi algılamayla tanır ve bu anda röle çıkışından NO veya NC sinyali verir. Bu sinyal, klasik bir çıkış butonuna basıldığında oluşan sinyalle aynıdır; kilit veya kontrol paneli kapıyı açar. Bekleme sırasında kırmızı yanan LED, el algılandığında yeşile döner. Sensör ortam sıcaklığına ve nemine kendini uyarlar; günlük sıcaklık değişimlerinden etkilenmeden kararlı çalışır.
Kablo bağlantıları
| Kablo rengi | Bağlantı |
|---|---|
| Kırmızı | +12V besleme |
| Siyah | GND (eksi) |
| Mavi | Röle NO |
| Mor | Röle COM |
| Turuncu | Röle NC |
Sensör, geçiş kontrol cihazıyla ortak 12V güç kaynağından veya PUSH (çıkış butonu) girişi olan geçiş kontrol güç kaynağından beslenebilir.
Neden BT19?
- Kompakt kare tasarım: 86 × 86 × 23 mm ölçüsüyle duvarda az yer kaplar.
- Sıva üstü montaj: Duvarı kırmadan, yüzeye monte edilir.
- Hafif plastik kasa: 82 gram ağırlığıyla kolay taşınır ve monte edilir.
- Geniş sıcaklık aralığı: -30 °C ile +60 °C arasında çalışır.
- Temassız kullanım: Yüzeye dokunulmadığı için hijyen sağlar.
Hangi sistemlerle kullanılır?
- Manyetik kilitli kapılar
- Kartlı, şifreli ve parmak izli geçiş kontrol sistemlerinin çıkış butonu (OPEN) girişi
- PUSH girişi olan geçiş kontrol güç kaynakları
Sensör 9–12V DC ile çalışır; 24V sistemlerde kullanılmaz.
Kullanım alanları
Ofis, klinik, laboratuvar, mağaza ve apartman iç kapılarında temassız çıkış için kullanılır. Plastik kasalı bir iç mekân ürünü olduğu için yağmur alan dış mekân kapılarında kullanılmamalıdır.
Diğer el sensörü modellerinden farkı
| BT19 no touch buton | Metal temassız kapı açma butonu | Kablosuz otomatik kapı el sensörü | |
|---|---|---|---|
| Kasa | Plastik, 86 × 86 mm | Metal, sıva üstü | Pilli verici |
| Besleme | 9–12V DC | 12–24V DC | Verici pilli, alıcı 12–24V AC / DC |
| Bağlantı | Kablolu, NO / NC / COM | Kablolu, NO / NC / COM | Kablosuz, 433 MHz |
| Kullanım yeri | İç mekân | İç mekân | Otomatik ve fotoselli kapılar |
24V sistem kullanıyorsanız metal temassız kapı açma butonuna, kablo çekilemeyen kapılar için kablosuz otomatik kapı el sensörüne bakabilirsiniz.
Sıkça sorulan sorular
BT19 no touch buton hangi gerilimle çalışır?
9–12V DC ile çalışır. 24V sistemlerde kullanılmaz.
Manyetik kilitle kullanılır mı?
Evet. NO / NC / COM röle çıkışıyla manyetik kilide veya geçiş kontrol cihazının çıkış butonu girişine bağlanır.
LED renkleri ne anlama gelir?
Kırmızı LED sensörün beklemede olduğunu, yeşil LED elin algılandığını ve sinyalin gönderildiğini gösterir.
Dış mekânda kullanılır mı?
Hayır. Plastik kasalı bir iç mekân ürünüdür. Dış mekân için IP68 su geçirmez bir model seçilmelidir.
Hangi yüksekliğe monte edilir?
Üretici, sensörün yerden yaklaşık 1,2 metre yüksekliğe monte edilmesini önerir.
Telefondan kontrol edilir mi?
Hayır. Bu model Wi-Fi veya uygulama desteği olmayan, kablolu bir temassız butondur.
