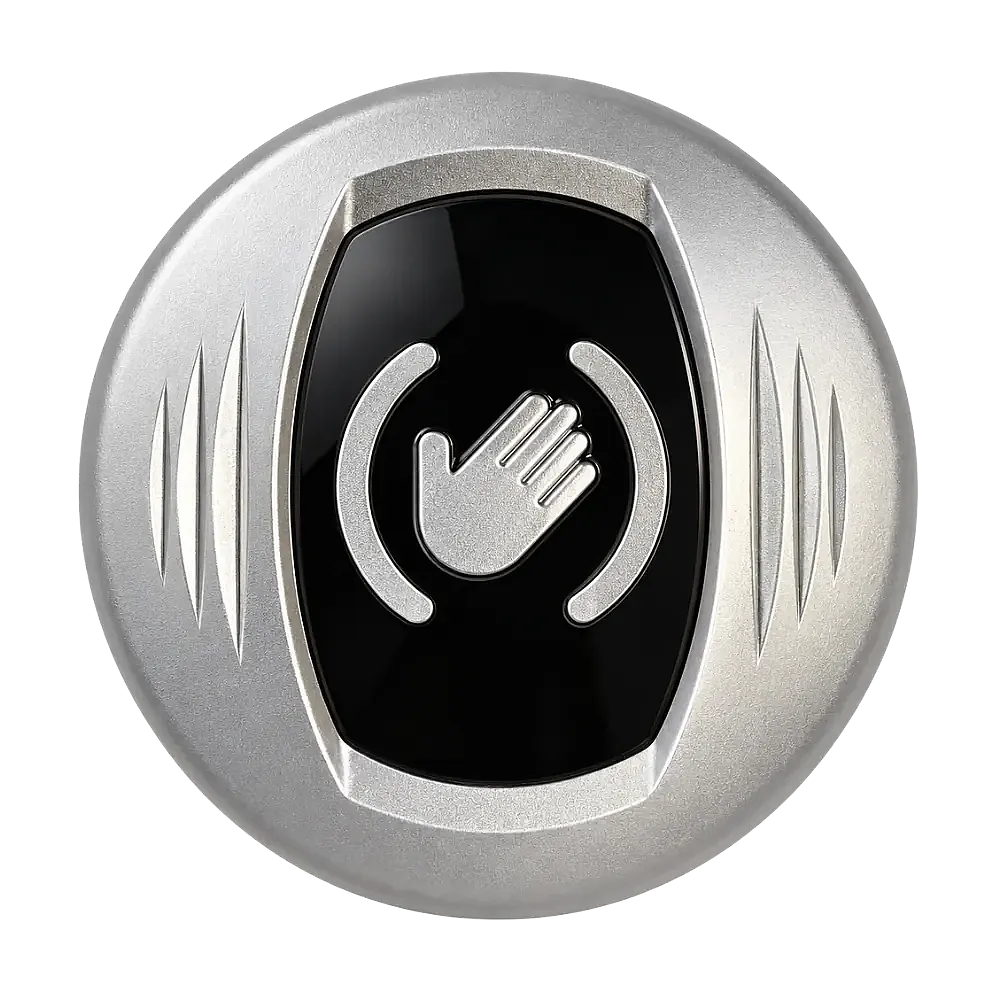

El yaklaşım sensörü, elinizi 1–15 cm mesafeye yaklaştırdığınızda kapıya açma sinyali gönderen yuvarlak, kızılötesi bir temassız kapı açma sensörüdür. 12–24V AC veya DC beslemeyle çalışır ve NO / NC / COM kuru kontak çıkışı sayesinde manyetik kilitlere, geçiş kontrol cihazlarına ve buton girişi olan kapı sistemlerine bağlanır. Butona dokunmadan, hijyenik bir şekilde kapı açmanızı sağlar.
El yaklaşım sensörü teknik özellikleri
| Algılama teknolojisi | Kızılötesi, 38 kHz modülasyonlu |
| Algılama mesafesi | 1–15 cm, ayarlanabilir |
| Gecikme süresi | Ayarlanabilir (Delay ayarı) |
| Besleme | 12–24V AC / DC |
| Akım tüketimi | Beklemede 22 mA, algılamada 55 mA (12V DC'de) |
| Çıkış | Kuru kontak röle, NO / NC / COM |

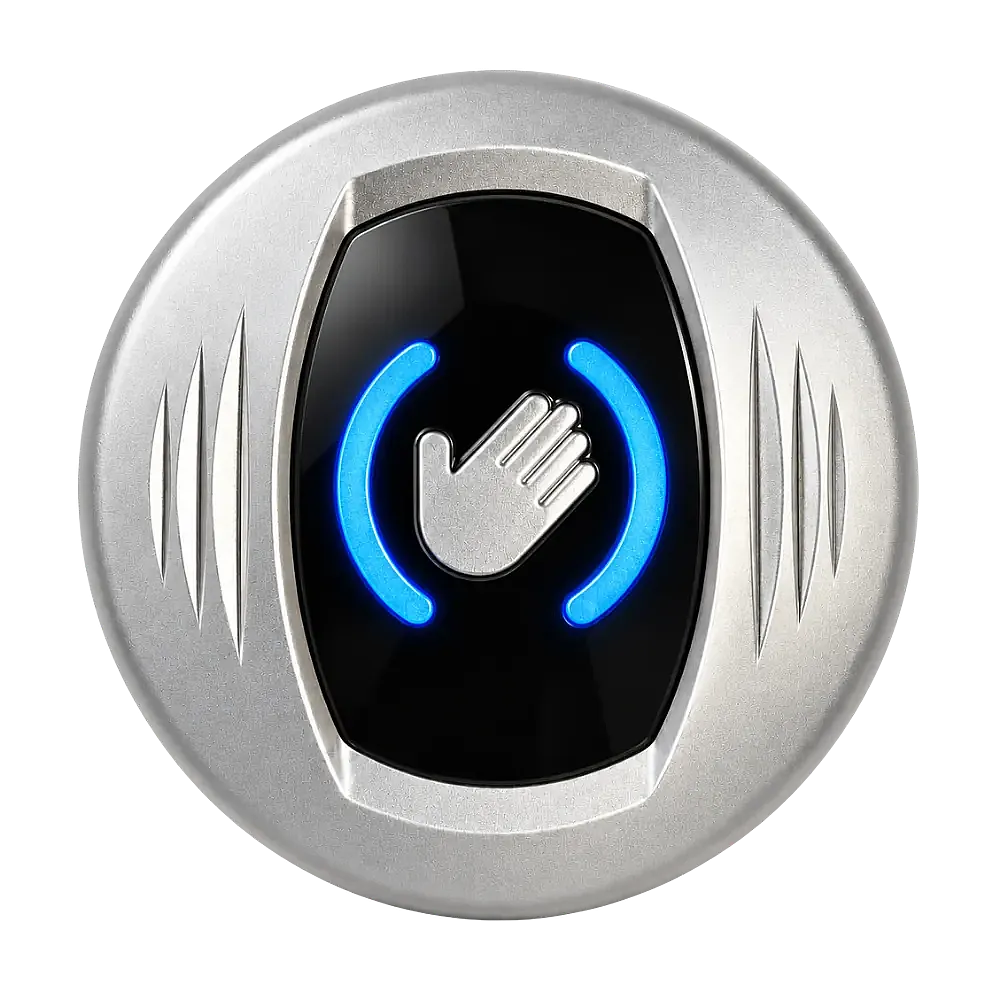

| Gösterge | Mavi LED bekleme, yeşil LED algılama |
| Ölçü | Ø80 mm × 23 mm (yuvarlak) |
| Ağırlık | 108 g |
| Çalışma sıcaklığı | -20 °C / +45 °C |
| Montaj | Gizli vidalı |
Kutu içeriği
- El yaklaşım sensörü
- 5 pinli soketli bağlantı kablosu
- Montaj vidaları
- Kullanım kılavuzu
El yaklaşım sensörü nasıl çalışır?
Sensör, önüne yaklaşan eli kızılötesi ışının yansımasıyla algılar. Algılama anında içindeki röle konum değiştirir ve bağlı olduğu kilide veya kontrol paneline kontak sinyali verir. Bu sinyal, bir çıkış butonuna basıldığında oluşan sinyalle aynıdır; tek fark yüzeye dokunulmamasıdır.
Kızılötesi sinyal 38 kHz ile modüle edildiği için ortam ışığından ve çevredeki diğer kızılötesi kaynaklardan kaynaklanan girişime karşı dayanıklıdır. Algılama gerçekleştiğinde LED maviden yeşile döner; kullanıcı kapının açıldığını gözüyle de görür.
Neden el yaklaşım sensörü?
- Ayarlanabilir algılama: Mesafe 1–15 cm arasında ayarlanır. Yoldan geçenlerin kapıyı yanlışlıkla açması önlenir.
- AC ve DC besleme: 12–24V aralığında hem AC hem DC kaynakla çalışır; mevcut sistemin besleme hattına uyum sağlar.
- Düşük tüketim: Beklemede yalnızca 22 mA çeker.
- Temiz görünüm: Gizli vidalı montaj sayesinde ön yüzde vida görünmez.
- Soketli kablo: 5 pinli soketli kablo sayesinde bağlantı ve servis sırasında sensör kolayca sökülüp takılır.
Hangi sistemlerle kullanılır?
- Manyetik kilitli kapılar
- Kartlı, şifreli ve parmak izli geçiş kontrol sistemlerinin çıkış butonu girişi
- Kuru kontak buton girişi olan kapı otomasyonları
Sisteminizin bağlantı girişinden emin değilseniz kilit veya kontrol panelinizin modelini sipariş öncesinde bize iletebilirsiniz.
Kullanım alanları
Hastane, klinik ve laboratuvar kapılarında, gıda üretim alanlarında, restoran mutfaklarında ve ofis iç kapılarında hijyenik geçiş için kullanılır. Elleri dolu çalışanlar ve engelli kullanıcılar için kapıyı açmanın kolay bir yoludur.
Diğer el sensörü modelleriyle farkı
| El yaklaşım sensörü | Metal temassız kapı açma butonu | Kablosuz otomatik kapı el sensörü | |
|---|---|---|---|
| Bağlantı | Kablolu, soketli | Kablolu | Kablosuz, 433 MHz |
| Besleme | 12–24V AC / DC | 12–24V DC | Verici pilli, alıcı 12–24V AC / DC |
| Algılama mesafesi | 1–15 cm | 5–20 cm | 1–30 cm |
| Gövde | Yuvarlak, Ø80 mm | Metal, sıva üstü | Uzun, pilli verici |
Metal gövde arıyorsanız temassız kapı açma butonuna, kablo çekilemeyen bir kapı için kablosuz otomatik kapı el sensörüne bakabilirsiniz.
Sıkça sorulan sorular
El yaklaşım sensörü kaç cm'den algılar?
Algılama mesafesi 1 ile 15 cm arasında ayarlanabilir. Yanlış tetiklemeyi önlemek için kapının önünden geçen kişilerin el mesafesinin altında bir değer seçilmesi önerilir.
12V ve 24V ile çalışır mı?
Evet. 12–24V aralığında hem AC hem DC beslemeyle çalışır.
Manyetik kilitle kullanılır mı?
Evet. NO / NC / COM kuru kontak çıkışıyla manyetik kilide veya geçiş kontrol cihazının çıkış butonu girişine bağlanır.
Kapı ne kadar süre açık kalır?
Sensör üzerindeki gecikme (Delay) ayarıyla sinyal süresi ayarlanabilir. Kapının açık kalma süresi ayrıca bağlı olduğu kilit veya kontrol paneline göre değişir.
Karanlıkta çalışır mı?
Evet. Algılama kızılötesi ışınla yapıldığı için ortamın aydınlık ya da karanlık olması sensörün çalışmasını etkilemez.
Sensörün algıladığını nasıl anlarım?
Bekleme sırasında mavi LED yanar. El algılandığında LED yeşile döner.
